zurück

Brandschutz für Gebäudefassaden

29.04.2016

Wärmedämm-Verbundsystem im Test

Die Dämmung eines Hauses ist heute Pflicht für jeden Bauherrn. Damit große Teile der Heizenergie nicht ungenutzt in die Umwelt entweichen, werden die Fassaden und Dächer von Gebäuden üblicherweise mit Dämmplatten ausgekleidet. Diese bringen oftmals einen erheblichen Nachteil mit sich: Sie sind leicht entflammbar. Ein spezielles Wärmedämm-Verbund (WDV)-Sanierungssystem könnte diese Gefahr reduzieren. Fraunhofer UMSICHT hat ein mit diesem Brandschutzputz aufgerüstetes WDV-Sanierungssystem auf seine Eignung hin getestet.

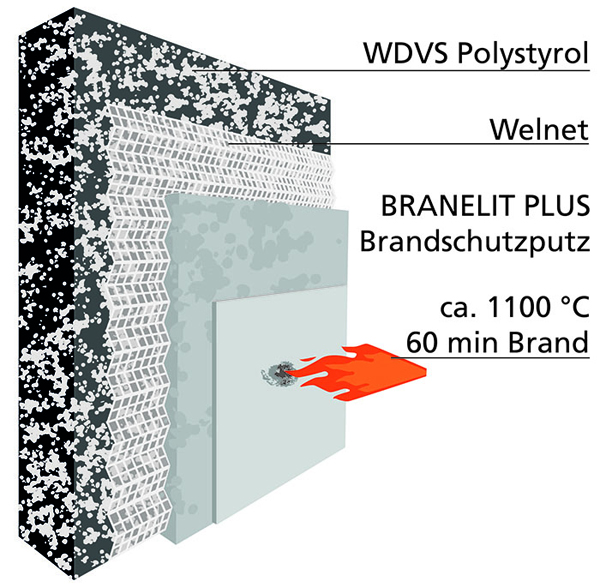

WDV-Fassadenelemente mit und ohne BRANELIT® PLUS im Brandversuch.

Seit 1993 wurden nach Angaben des Fachverbands Wärmedämm-Verbundsysteme (WDV) etwa 770 Millionen Quadratmeter Dämmplatten an deutschen Häusern verarbeitet. Das entspricht einer Fläche, die größer ist als die von Hamburg. Hartplatten oder elastischen Schaumstoffe auf Basis von petrochemischen Kunststoffen sind günstig zu produzieren, einfach zu verarbeiten und besitzen gute Isolationseigen­schaf­ten. Einer der größten Nachteile von Polystyrol-Hartschaum (EPS oder XPS) ist jedoch dessen leichte Ent­flammbarkeit. Um eine geschossübergreifende Brandausbreitung zu verhindern, werden Wärmedämm-Verbundsysteme auf Polystyrol-Hartschaumbasis daher meist mit Flammschutzmitteln ver­setzt und mit Brandriegeln und Sturzschutzen versehen. Im Falle eines Vollbrandes können die Dämm-platten aber trotz dieser Schutzmaßnahmen erweichen oder aufschmelzen und unter hoher Wärmeentwicklung brennt selbst schwer entflammbares EPS vollständig ab.

WDV-System im Brandversuch
Fraunhofer UMSICHT hat vor diesem Hintergrund einen neuartigen Brandschutzputz auf seine Eignung im Einsatz an WDV-Systemen hin untersucht und dessen Temperaturverläufe im Brandfall gemessen. Bei dem System handelt es sich um einen mineralischen Brandschutzputz auf Perlitbasis nach DIN 4102 mit einer geringen Dichte und Wärmeleitfähigkeit. Klassische Putze weisen hingegen eine um den Faktor zehn höhere Wärmeleitfähigkeit und entsprechend höhere Dichten auf. Für die Branduntersuchungen haben die Wissenschaftler den Brandschutzputz BRANELIT® PLUS in zwei aufgebrachten Putzstärken untersucht und jeweils mit unertüchtigten WDV-Fassadenelementen verglichen. Hierbei wurde auf eine Polysty­rol­basis mit Armierungsgewebe und 3 mm Kratzputz jeweils eine 2,0 und 3,5 cm dicke Schicht des Brandschutzputzes aufgetragen. In den Brandversuchen wurde die Oberfläche des Systems punktuell mit einer Temperatur von 1100 °C durch einen Gasbrenner belastet. Eine Temperaturmessstelle wurde rückseitig, am Übergang Putz / Polystyrol positioniert.

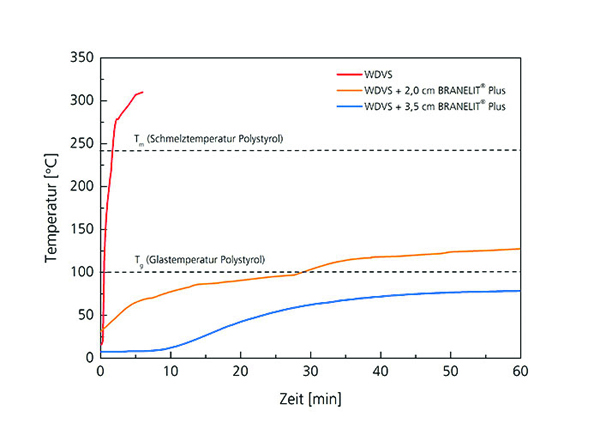

Deutliche Unterschiede im Temperaturverlauf der Fassadenelemente.

Grafiken: www.umsicht.fraunhofer.de

»In der einstündigen Messung konnten wir deutliche Unterschiede im Temperaturverlauf der verschieden aufgebauten Fassadenelemente feststellen«, beschreibt Andreas Sengespeick von Fraunhofer UMSICHT. Bereits nach einer Minute wurde beim unertüchtigten WDV-System die Glasübergangstemperatur von Polystyrol, die bei 100 °C liegt, überschritten und somit die mecha­nische Festigkeit des Materials deutlich beeinträchtigt. Nach zwei Minuten Brandzeit ist der Schmelzpunkt von Polystyrol (240 °C) erreicht. Das Material in der WDV-Fassade schmolz und sammelte sich hinter dem Kratzputz und dem Armierungsgewebe an.

Deutliche Unterschiede im Temperaturverlauf
Im Gegensatz dazu zeigt die gleiche WDV-Fassade, die die UMSICHT-Forscher mit BRANELIT® PLUS ausgerüstet haben, einen vollständig veränderten Temperaturverlauf. Nach einer Beanspruchungsdauer von 20 Minuten, was man als Maximalzeit bis zum Einsatz von Löschmaßnahmen annimmt, lagen die Temperaturen des Polystyrolmaterials bei 42 °C (3,5 cm Brandschutzputz) und bei 92 °C (2,0 cm Brandschutzputz). Diese Temperaturen beeinflussen die mechanische Festigkeit des Polystyrol-Hartschaums nur vernachlässigbar. Nach 60 Minuten Temperturbeanspruchung wurde beim 3,5 cm starken Brandschutz eine Polystyroltemperatur von 80 °C und beim 2,0 cm stark aufgebrachtem Brandschutzputz eine Temperatur von 130 °C gemessen. Das WDV-Sanierungssystem BRANELIT® PLUS des Herstellers PROCERAM GmbH & Co. KG ermöglicht somit im Vergleich zu unbehandelten Wärmedämm-Verbundsystemen eine erhöhte Widerstandsfähigkeit im Brandfall.

  Quelle: www.umsicht.fraunhofer.de


Gratis Gastzugang

Submissions-Anzeiger | Tageszeitung-Ad

SUPPLY Magazin

SUPPLY - Das Magazin rund um das Thema Vergabe

Aktuelles
Seminarangebot

Baurecht- und Vergabeseminare
Wir nutzen Cookies auf unserer Website, um die Funktion sicherzustellen und allg. Statistiken. Wir nutzen Cookies nicht für personalisiertes Tracking. (Die Gültikeit des Cookies, dass durch das Klicken auf „Alles klar” gesetzt wird, beträgt 1 Jahr.)
