DNV GL-Zertifikat für das Connect Formsystem

22.07.2019

Form jetzt mit Marine- und Offshore-Zulassungen

Die Schiffsklassifizierungsgesellschaft DNV GL Group hat das Stauff Form System geprüft und für maximale Betriebsdrücke bis zu 800 bar freigegeben. Die Freigabe gilt nicht nur für den Betrieb mit Hydraulik- und Schmieröl, sondern auch mit Schweröl, Druckluft, Sauerstoff, Dampf, Frischwasser und Seewasser.

Die Prüfer von DNV GL haben Leckage-, Berstdruck- und Biegewechseldruckimpulsprüfungen durchgeführt und die Komponenten unter Vakuum sowie bei starken Vibrationen und auf ihre Feuerbeständigkeit hin geprüft. Das Zertifikat dokumentiert, dass diese Prüfungen erfolgreich absolviert wurden.

Stauff Form ist ein Umformsystem innerhalb des Stauff Connect-Programms, das sich durch außergewöhnlich einfache Montage und ein besonders hohes Sicherheitsniveau auszeichnet. Auf das umgeformte Rohrende wird der Stauff Formring mit fest verbundener und somit unverlierbarer Elastomerdichtung aufgeschoben. In Kombination mit einem herkömmlichen Verschraubungskörper mit 24°-Innenkonus und einer Überwurfmutter entsprechend ISO 8434-1 entsteht eine formschlüssige Verbindung, die am einzig möglichen Leckagepfad sicher, dauerhaft und wartungsfrei abdichtet. Die Dichtwirkung wird vom Systemdruck der Hydraulikanlage unterstützt, so dass Stauff Form hervorragend für Hochdruck-Anwendungen geeignet ist. Besonderes Augenmerk haben die Entwickler auf die letzten, manuell ausgeführten Montageschritte des Umformsystems im Verschraubungskörper gelegt. Der Monteur zieht die Überwurfmutter bis zum Punkt des deutlich spürbaren Kraftanstiegs an und schließt die Montage mit einer weiteren Drehung um 15° bis 20° über diesen Punkt hinaus ab. Ein deutlich spürbarer Drehmomentanstieg signalisiert das Montageende. Das heißt: Über- oder Untermontagen sind praktisch ausgeschlossen.

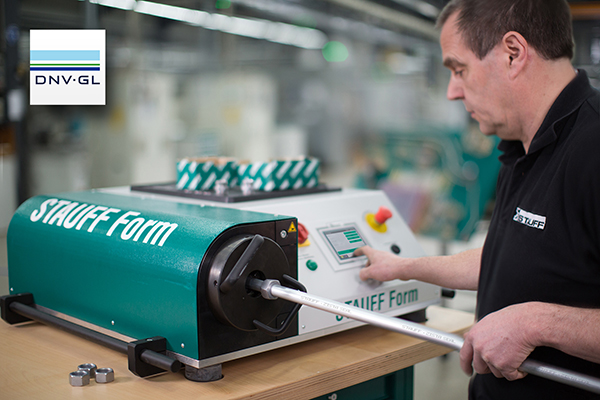

Die kompakte Umformmaschine ist besonders geräuscharm und leicht zu bedienen.

Auch der Umformprozess ist mit einer kompakten, geräuscharmen und über ein Touchpad mit Klartextanzeige sehr einfach zu bedienenden Umformmaschine anwenderfreundlich. Formstutzen können beispielsweise leicht über einen Bajonettverschluss gewechselt werden. Stauff Form steht für Stahl- und Edelstahlrohre mit Abmessungen von 6 x 1,5 mm bis 42 x 4 mm (Leichte Baureihe) und 6 x 1,5 mm bis 38 x 6 mm (Schwere Baureihe) zur Verfügung.

Das Stauff Connect Programm eignet sich sehr gut für den Einsatz in maritimen Anwendungen, weil es dank der hochwertigen Zink/Nickel-Beschichtung einen Korrosionsschutz bietet, der über den bisherigen Marktstandards liegt. So wurde beispielsweise im Salzsprühnebeltest nach DIN EN ISO 9227 mehr als 1.200 Stunden Beständigkeit gegenüber Rotrost/ Grundmetallkorrosion erreicht. Das geht deutlich über die höchste Korrosionsschutzklasse K5 hinaus, die der VDMA im Einheitsblatt 24576 definiert hat.

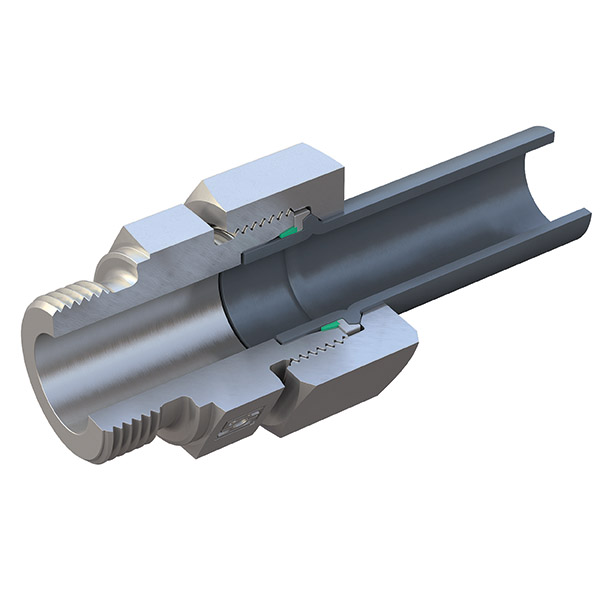

Stauff Form basiert vollständig auf Standard-Bauteilen. Auf das umgeformte Rohrende wird der Formring mit fest verbundener Elastomerdichtung aufgeschoben.

Foto: www.stauff.com

Aus Sicht der Anwender in der Schiffs- und Offshore-Technik bietet diese Art des Korrosionsschutzes unter anderem den Vorteil, dass sie auch bei eventuellen mechanischen Beschädigungen der Verschraubung – die im rauen Schiffs- und Hafenbetrieb nie auszuschließen sind – wirksam bleibt. Wenn es zu einer Beschädigung der Oberfläche kommen sollte, werden höchstens die obersten Schichten von Versiegelung und Passivierung abgetragen, aber nicht die darunter liegende Zink-Nickel-Schicht, die den eigentlichen Korrosionsschutz bewirkt. Außerdem weist die Beschichtung eine hohe Duktilität auf, die sie unempfindlicher gegenüber Beschädigungen macht.

  Quelle: www.stauff.com
