Stuttgarter Großbaustelle „Skyline“
Die Großbaustelle Skyline.
Mit dem Großprojekt „Skyline“ entsteht im Stuttgarter Norden seit Anfang 2015 ein Gebäudeensemble, das moderne Büroflächen und hochwertigen Wohnraum miteinander verknüpft.
Auf der Stuttgarter Großbaustelle „Skyline“ sorgen effiziente Hünnebeck Schalungslösungen für einen schnellen Baufortschritt und sichere Arbeitsbedingungen. Ein durchdachtes Schalkonzept aus Standard- und Sonderlösungen, gut geplante Schaltakte und eine optimal abgestimmte Ablaufplanung sind die Basis für eine wirtschaftliche Herstellung der Rohbauten.
Mit dem Großprojekt „Skyline“ entsteht im Stuttgarter Norden seit Anfang 2015 ein Gebäudeensemble, das moderne Büroflächen und hochwertigen Wohnraum miteinander verknüpft: Der 75 m hohe Wohnturm „Skyline Living“ und der angrenzende Z-förmige, fünfgeschossige Flachbau „Skyline Office“, der rund 10.000 m2 Bruttogeschossfläche umfasst, werden durch eine Tiefgarage mit 345 Stellplätzen ergänzt. In das Bürogebäude wird nach Fertigstellung Anfang 2017 die Unternehmenszentrale der Daimler Financial Services AG einziehen. Das angrenzende Wohnhochhaus wird auf 22 Geschossen rund 70 Zwei-, Drei- und Vier-Zimmer-Wohnungen sowie ca. 70 möblierten Appartements (1 bzw. 1,5 Zimmer) Raum bieten. Errichtet wird das anspruchsvolle Bauvorhaben von der Stuttgarter Projektentwicklungsgesellschaft Bülow AG, die als Bauherr rund 96 Millionen Euro in das Projekt investiert.

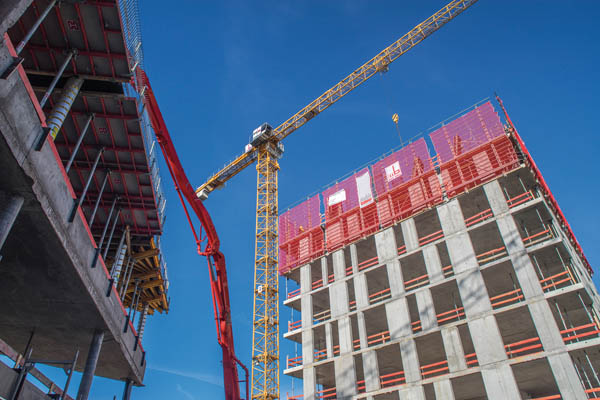

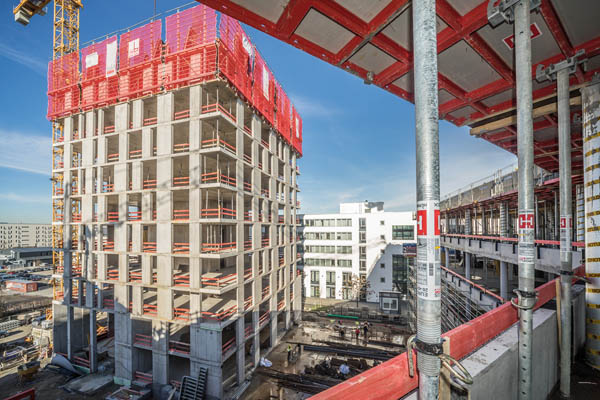

Bei der Herstellung der Hochhausfassade (rechts) sorgt der Einsatz der Fassadenschalung für eine vollflächige vorauseilende Absturzsicherung. In Kombination mit den flexibel kombinierbaren Manto Tafeln lassen sich die geometrisch variierenden Wandstücke schnell schalen.
Verantwortlich für die termingerechte Rohbauerstellung ist das renommierte Bauunternehmen Max Bögl. Die international tätige Firmengruppe aus Neumarkt verlässt sich bei diesem Großprojekt in allen Schalungsfragen auf die Kompetenz des Schalungslieferanten Hünnebeck. Mit einem Mix aus Standard- und Sonderschallösungen, der in enger Abstimmung mit dem Baustellenteam von Max Bögl entstanden ist, geht es auf der Ortbeton-Großbaustelle zügig voran. Im Einsatz ist beispielsweise die bewährte robuste Großrahmenschalung Manto, die eine zügige Herstellung sämtlicher Wandflächen ermöglicht. Der innovative Stahlrahmen-Deckenschaltisch Topmax sorgt für das großflächige Schalen hochwertiger Deckenflächen und wird auch als Deckenrandlösung eingesetzt. Die Fassadenschalung ermöglicht die wirtschaftliche Herstellung der aus kleinteiligen Wandstücken bestehenden Wohnturmfassade. Und mit dem millimetergenau spindelbaren Rundschalungssystem Ronda werden die wechselnden Radien der über fünf Geschosse reichenden Wände der Tiefgaragenrampe hergestellt. Überall auf der Baustelle ist zudem das Protecto Seitenschutzsystem im Einsatz. Mit ihm werden freie Deckenränder, Schalungen, Treppen und andere absturzgefährdete Stellen gesichert.
So viel Standard wie möglich; Sonderlösungen wo nötig
Insgesamt sind auf der Ortbetonbaustelle ca. 29.000 m2 Deckenflächen und über 42.000 m2 Wandflächen herzustellen. Hinzu kommen rund 230 laufende Meter Unterzüge sowie 450 runde und 210 rechteckige Stützen. Allein der Z-förmige Bürobau verschlingt rund 20.000 m3 Beton. Bei seinem mittlerweile fertigen Rohbau kam es vor allem darauf an, eine möglichst praktikable Lösung zu finden, um die spitz- und stumpfwinkligen Ecken an den Deckenflächen in (Schalungs-)form zu bringen. Sie ergeben sich aus der Z-förmigen Gebäudegeometrie. Die technische Projektentwicklung von Hünnebeck hat für diesen speziellen Fall Sonderdeckentische entworfen, bauen und auf der Baustelle montieren lassen, die sich mit den Topmax Deckenschaltischen kombinieren ließen. Eine Lösung, die – so die Aussage der Verantwortlichen von Max Bögl – ein optimiertes Arbeiten ermöglichte. Denn die Baustelle konnte die Vorzüge des Topmax Systems, das ganzheitlich auf einen effizienten Einsatz abgestimmt ist, ohne Unterbrechung in der Fläche nutzen. Die technisch anspruchsvollen Sonderlösungen für die Deckenecken wurden als komplette Dienstleistung von Hünnebeck beigesteuert.

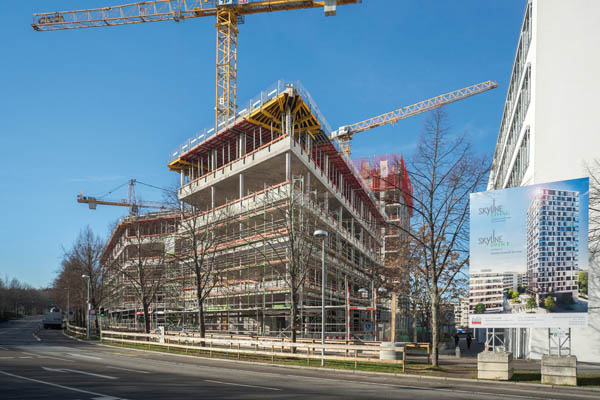

Auf der Stuttgarter Großbaustelle „Skyline“ sorgen effiziente Hünnebeck Schalungslösungen für einen schnellen Baufortschritt und sichere Arbeitsbedingungen: Links der Wohnturm „Skyline Living“, rechts das Z-förmige Bürogebäude „Skyline Office“.
Ebenfalls interessant ist die speziell abgestimmte Schalungslösung, mit der die Ortbeton-Fassade des 75 m hohen Wohnturms hergestellt wird. Eigentlich handelt es sich bei der eingesetzten Fassadenschalung um eine Konstruktion, die eine effiziente Schnittstelle zwischen Bauwerksrändern aus Fertigteilen und Ortbetonstützen schafft. Hauptkomponenten der Fassadenschalung sind Riegel, Auflager, Gurte und Spanner. Aus diesen einfach zu kombinierenden Bauteilen lässt sich in Kombination mit Rahmentafeln eine Fassadenschalung mit eingebauter Absturzsicherung erstellen. Auf der Stuttgarter Skyline-Baustelle wird bei der Herstellung der Hochhausfassade zwar auf Fertigteile verzichtet. Dennoch macht der Einsatz der Fassadenschalung bei dem vorliegenden kleingliedrigen Außenwandaufbau Sinn: Die Riegel sorgen für eine vollflächige vorauseilende Absturzsicherung, während flexibel kombinierbare Manto Tafeln ein zügiges Schalen der geometrisch variierenden Wandstücke ermöglichen. Diese besondere Vorgehensweise führt dazu, dass eine optimale Taktung erreicht wird.

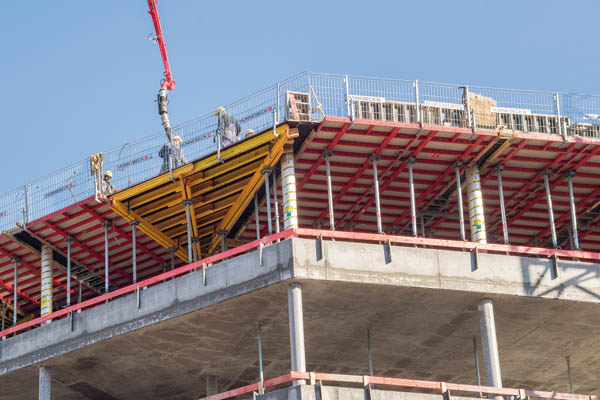

Um die spitz- und stumpfwinkligen Ecken an den Deckenflächen des Z-förmigen Bürobaus in (Schalungs-)form zu bringen, hat die technische Projektentwicklung von Hünnebeck Sonderdeckentische entworfen, bauen und auf der Baustelle montieren lassen, die sich optimal mit den hier eingesetzten Topmax Deckenschaltischen kombinieren ließen.
Eine besonders raffinierte und technisch anspruchsvolle Schallösung wurde auch für ein Bauteil gefunden, das später wohl kaum einem Bewohner auffallen wird: Innerhalb der Tiefgaragengeschosse ist ein dreieckiger Löschwasserbehälter mit T-förmiger Zwischenwand hergestellt worden. Seine 9 m hohen Wände reichen vom UG 4 bis zum UG 1 und wurden in einem Guss betoniert. Möglich wurde dies durch eine Kombination aus Manto und einer speziellen Sonderecklösung. „Man glaubt gar nicht, wie anspruchsvoll und zeitaufwändig die Entwicklung und zeichnerische Darstellung solcher Detaillösungen sein kann“, erzählen die Hünnebeck Schalungsplaner. „Aber der wirtschaftliche Erfolg der Rohbauerstellung hängt letztendlich an allen für ein Projekt entwickelten Schalungslösungen und deren Einsatz. Das Gesamtpaket sowie die Kooperation mit dem Baustellenteam von Max Bögl muss stimmen.“

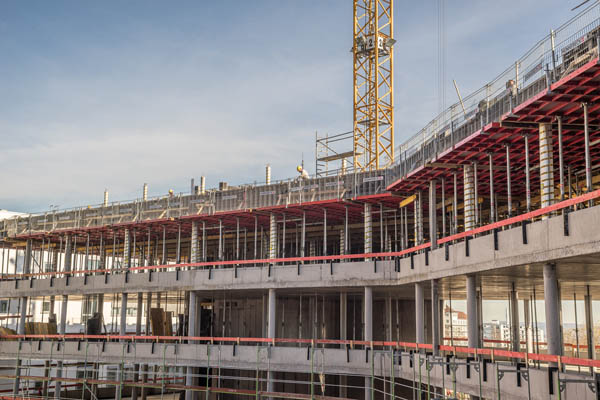

Topmax Deckenschaltische mit Protecto Absturzsicherung.
Fotos: Hünnebeck
Diese Aussage bringt es noch einmal auf den Punkt: Jedes Bauprojekt hat seine individuellen Bedingungen und speziellen Anforderungen. Um Wirtschaftlichkeitspotenziale und Rationalisierungsmöglichkeiten zu nutzen, müssen sämtliche Schallösungen auf das jeweilige Bauvorhaben abgestimmt sein. Nur so lässt sich beim Rohbau ein Optimum an Sicherheit, Schnelligkeit und Qualität erzielen. |
