An der Hochschule Karlsruhe – Technik und Wirtschaft entsteht eine Pilotanlage zur solarthermischen Prozessdampf- und Kaltwassererzeugung, mit der sich eine Gebäudeklimatisierung ohne Emission von Treibhausgasen realisieren lässt
In Zusammenarbeit mit dem Fraunhofer-Institut für Umwelt-, Sicherheits- und Energietechnik (UMSICHT) in Oberhausen, der Ritter Energie- und Umwelttechnik sowie der GEA Wiegand GmbH entsteht an der Hochschule Karlsruhe eine Pilotanlage zur solarthermischen Prozessdampf- und Kaltwassererzeugung, die im Herbst 2013 ihren Betrieb aufnehmen wird.Dieses Forschungsprojekt wurde von Prof. Dr.-Ing. habil. Michael Kauffeld, Leiter des Instituts für Kälte-, Klima- und Umwelttechnik an der Hochschule Karlsruhe, initiiert. Weltweit erstmalig wird dazu ein ca. 400 m² großes Solarkollektorfeld mit einer Dampfstrahlkältemaschine kombiniert.
Die Solaranlage auf einem Gebäudedach der Hochschule Karlsruhe besteht aus mit Wasser betriebenen Vakuumröhrenkollektoren, die wesentlich höhere Betriebstemperaturen erreichen als herkömmliche Sonnenkollektoren. Mit Hilfe dieser speziellen Solarkollektoren wird regenerativ Dampf mit 140 °C erzeugt, der als Antriebsenergie genutzt wird.

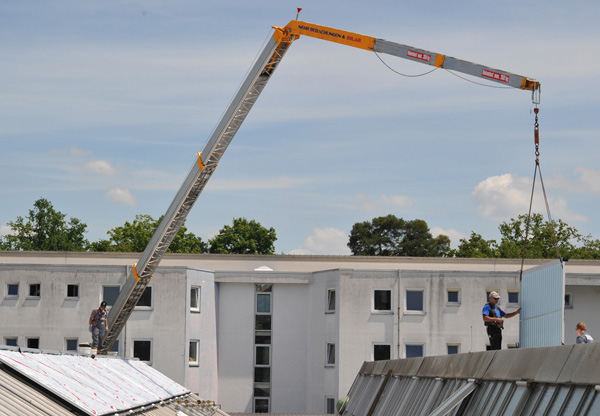

Das rund 400 m² große Solarkollektorfeld wird auf einem Gebäudedach der Hochschule Karlsruhe – Technik und Wirtschaft montiert.
Foto + Autor: John Christ
Mit der Dampfstrahlkältemaschine kann Wärme in Kälte gewandelt werden. Sie wird mit dem in den Solarkollektoren erzeugten Dampf mit einem Druck von 4 bar angetrieben und erzeugt kaltes Wasser zur Kühlung. Mit diesem wird im Sommer ein Gebäude der Hochschule Karlsruhe gekühlt; im Winter unterstützen die Solarkollektoren die Heizung. Mit Hilfe eines latenten Kältespeichers mit Paraffin und eines Latentwärmespeichers mit Polyethylen wird die Effizienz der Gesamtanlage weiter gesteigert. Der an der Hochschule Karlsruhe entwickelte Latentwärmespeicher versorgt bei bewölktem Himmel die Dampfstrahlkältemaschine weiter mit Dampf und sorgt somit für einen kontinuierlichen Betrieb der Anlage.
„1999 haben wir in Dänemark die erste mit Fernwärme angetriebene Dampfstrahlkälteanlage in einem Einkaufszentrum installiert. Schon damals war eine unserer Visionen, diese Dampfstrahlkälteanlage mit Dampf aus Solarkollektoren anzutreiben. Durch die Kooperation mit der Fa. Ritter und den dort optimierten Vakuumröhrenkollektoren sowie der passenden Regelstrategie kann jetzt aus dieser Vision Wirklichkeit werden“, so Prof. Dr.-Ing. habil. Michael Kauffeld, Professor an der Fakultät für Maschinenbau und Mechatronik und Leiter des Projekts an der Hochschule Karlsruhe. |
