Die Standardisierung von Daten-Schnittstellen in der Stahlbaufertigung ist eine Daueraufgabe und gewinnt im Zuge der sukzessiven Einführung von BIM (Building Information Modeling) zusätzlich an Bedeutung. Die bereits bestehenden DSTV-Schnittstellen wurden jetzt von bauforumstahl (BFS) um eine weitere wichtige Schnittstelle – Beschreibung der Lage von Anbauteilen in Schweißbaugruppen, sog. Anbauschnittstelle – ergänzt. www.bauforumstahl.de/upload/workgroups/workgroup37/Anbauschnittstelle-2013-10-24.pdf

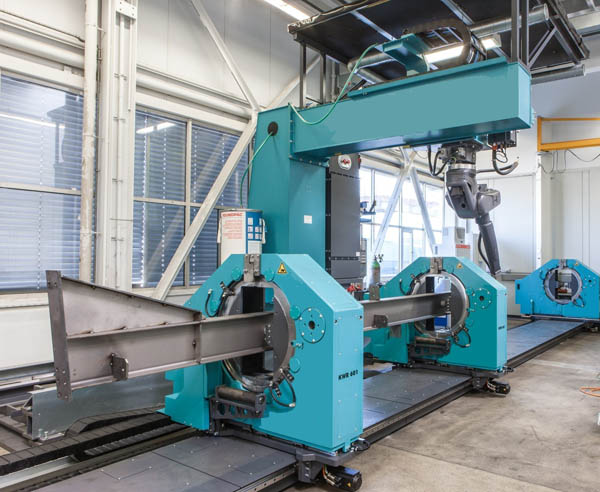

Moderner Schweißroboter zur Bearbeitung von Baugruppen mit Stahlträgern und Anbauteilen.
Foto: © Kaltenbach
Die Empfehlungen enthalten Informationen über die relative Lage der Teile zueinander, optional über die verwendeten Schweißnähte sowie wahlweise den allgemeinen Bearbeitungszustand. Der Verweis auf die eigentlichen Teile erfolgt über externe Teilebeschreibungen, i.d.R. die NC-Daten. Schnittstellendateien werden i.d.R. von CAD-Systemen, eventuell auch von PPS-Systemen geschrieben. Ihre Verarbeitung ist vorgesehen in Füge- und Schweißanlagen, Markieranlagen bzw. in PPS-Systemen in der Arbeitsvorbereitung. Die neue Anbauschnittstelle wurde auf Basis der „Schweißbaugruppenschnittstelle Stahlbau (WISCON) 1.2 Rev.4“ (Stand 05.07.2012) von AutoCAM festgelegt. Sie formuliert Regeln für die computergestütze Fertigung von Schweißbaugruppen im Stahlbau. |
