Tunnelsanierung neu definiert

16.01.2019

Bei der Sanierung des Hasselborner Tunnels in Mittelhessen ging das Unternehmen Baresel mit einer bislang ungewöhnlichen Methode vor. Das Tunnelgewölbe sollte partiell abgefräst werden, um die betroffenen Stellen anschließend für einen lokalen Neuaufbau der Tunnelschale mit Spritzbeton und Kunststoffabdichtungen auszukleiden. Mit einer KEMROC-Flächenfräse EX 45 HD konnte Baresel die Fräsarbeiten effizient und präzise ausführen. Eine lange Geschichte hat der 1.300 m lange Hasselborner Tunnel in Mittelhessen.


Bei der Sanierung des Hasselborner Tunnels in Mittelhessen verwendete das Unternehmen Baresel eine KEMROC-Flächenfräse am Zweiwegebagger.

Er wurde zwischen 1910 und 1912 aufgefahren und unterhalb des Kämpfers aus Naturstein- sowie im Bereich des Gewölbes von 9 bis 15 Uhr aus Ziegelmauerwerk erbaut. Heute verbindet der einspurige, nicht elektrifizierte Eisenbahntunnel im Verlauf der Taunusbahn die Ortschaften Grävenwiesbach und Hasselborn westlich von Frankfurt am Main. Nach rund hundert Jahren war jedoch eine Sanierung der Tunnelauskleidung notwendig geworden, um das Eindringen von Wasser zu verringern, die Betriebssicherheit zu erhöhen und die Dauerhaftigkeit für weitere 50 Jahre zu gewährleisten. Den Zuschlag für diese Arbeiten erteilte der Auftraggeber HLB Basis AG (Frankfurt am Main) dem Bauunternehmen Baresel GmbH (Leinfelden-Echterdingen), das sich mit anspruchsvollen Tunnelbau- und Sanierungsprojekten im ganzen deutschsprachigen Raum und darüber hinaus einen Namen gemacht hat. Neben verschiedenen Abbruch-, Bohr-, Spritzbeton- und Verankerungsarbeiten mussten die Spezialisten von Baresel im Hasselborner Tunnel teilweise das Tunnelgewölbe abfräsen, um die betroffenen Stellen danach mit einer neuen Tunnelschale inklusive Kunststoffdichtungsbahnen (KDB) auszukleiden. Bereits in der Kalkulationsphase wurde eine KEMROC-Flächenfräse als die am besten geeignete Art von Fräse in die Kalkulation einbezogen.

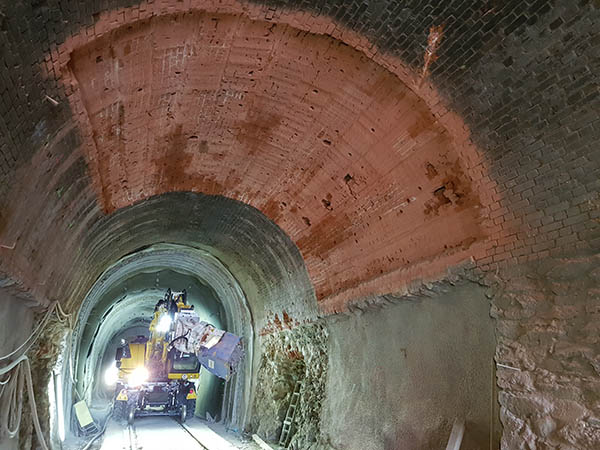

Mit der Flächenfräse KEMROC EX45 HD wurde an betroffenen Stellen das Tunnelgewölbe aus Ziegelmauerwerk gleichmäßig rund 25 – 30 cm tief abgefräst.

Nach der Auftragserteilung vom Tunnelbetreiber HLB Basis AG ermittelten das Baresel-Team Maschinentechnik Tunnelbau (MTT) unter Leitung von Josef Galster sowie das KEMROC-Team rund um seinen Geschäftsführer Klaus Ertmer in eingehenden Fachgesprächen den richtigen Flächenfräsen-Typ von KEMROC für den von Baresel vorgesehenen Zweiwegebagger. Ihre Wahl fiel schließlich auf die KEMROC-Flächenfräse EX 45 HD. Damit wurde die bereits große Anzahl von KEMROC-Fräsen bei Baresel nochmals ergänzt. Beim aktuellen Projekt versprach der Einsatz dieser Flächenfräse einen hohen Fräsfortschritt sowie geringe Erschütterungen am Bagger und im Grundgebirge.

Präzision auf großer Fläche
KEMROC-Flächenfräsen der Serie EX (Exactor) dienen unter anderem zum Ausbessern von Asphaltflächen oder zum Abfräsen von Beton und Estrich. In acht Baugrößen sind sie für Bagger und Trägergeräte von 1 bis 23 t verfügbar. Je nach dem zu fräsenden Material können sie mit unterschiedlichen Frästrommeln und Werkzeugen bestückt werden. Die wahlweise mechanisch oder hydraulisch justierbare Tiefeneinstellung ermöglicht ein millimetergenaues Fräsen bis – je nach Modell – 190 mm Eindringtiefe. Im Hasselborner Tunnel sollte ziemlich gleichmäßig 25 bis 30 cm tief ins Ziegelmauerwerk gefräst werden, deswegen wählte man die Variante mit mechanisch justierbarer Tiefeneinstellung.

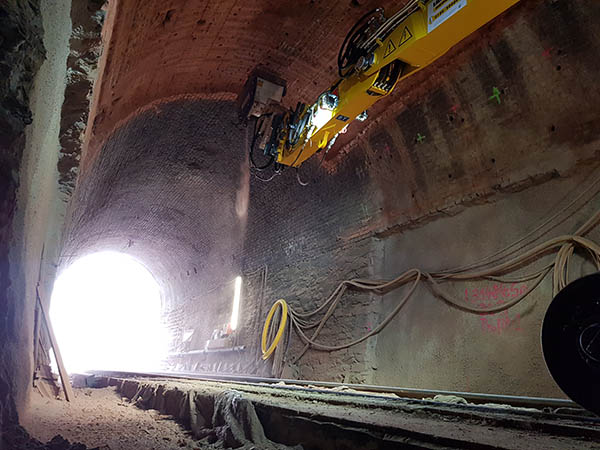

Der Exactor kann sogar über Kopf betrieben werden. Im engen Hasselborner Tunnel ermöglichte ein Tiltrotator das Ansetzen der Fräse im richtigen Anstellwinkel.

Grundsätzlich kann der Exactor in jeder räumlichen Position betrieben werden – sowohl horizontal als auch vertikal oder sogar über Kopf wie etwa im Tunnelbau. Jedoch bildete die räumliche Enge im eingleisigen Hasselborner Tunnel eine gewisse Herausforderung: Der Zweiwegebagger kann in diesem engen Tunnel mit rund 5 m lichter Weite und 5,20 m lichter Höhe nicht drehen und damit auch den Anstellwinkel der Anbaufräse am Tunnelgewölbe nur geringfügig verändern. Darum wurde die Flächenfräse an einen Tiltrotator montiert. So kann der Baggerfahrer mit wenigen Joystick-Bewegungen die Fräse in den passenden Anstellwinkel an der Tunnelschalung bringen. Im konkreten Einsatz setzt der Maschinist die Fräse an einer bestimmten Stelle des Gewölbes an, fräst bis zur eingestellten Tiefe ins Ziegelmauerwerk und fährt dann axial fünf Meter weit voran.

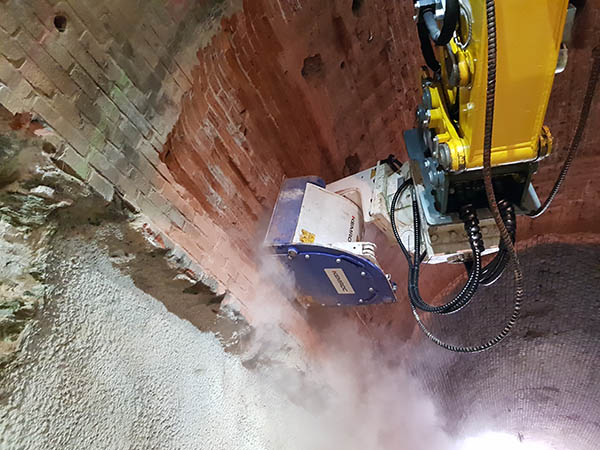

Flächenleistung trifft Präzision: Die mechanisch oder hydraulisch justierbare Tiefeneinstellung gewährleistet beim Exactor eine gleichbleibende Frästiefe.

Fotos: KEMROC

Das abgefräste Material fällt dabei auf einen bereitgestellten Plattformwagen. Auf diese Weise war neben einem gleichmäßigen Fräsbild im Tunnelgewölbe auch der Abtransport des Fräsgutes eine saubere Sache. Laut Aussagen der Baresel MTT mussten nur die aus hartem, gemauertem Naturstein bestehenden Bereiche unterhalb des Kämpfers herkömmlich mit einem Hydraulikhammer bearbeitet werden.

  Quelle: www.kemroc.de
