Erfolgreiche SPR™-Installation in Eaubonne, Frankreich
Nach einem durch Materialermüdung ausgelösten Rohrbruch beauftragte die örtliche Abwasserbehörde SIARE (Syndicat lntercommunal d‘Assainissement de la Région d‘Enghien) SEKISUI SPR Europe mit der Sanierung eines Regenwasserkanals in einem Sonderprofil. Innerhalb von siebeneinhalb Wochen wurde der beschädigte Kanal auf einer Länge von 110 Metern mit dem SPR™-Wickelrohrverfahren saniert. Der kastenförmige Kanal, 1150 mm hoch und 2600 mm breit, befindet sich unterhalb der Rue d’Enghien in der französischen Stadt Eaubonne, einem Pariser Vorort. Die zuständige Abwasserbehörde SIARE räumte der Instandsetzung eines Regenwasserkanals in der Rue d‘Enghien höchste Priorität ein. Bei Straßenbauarbeiten brach ein Straßenabschnitt unter einer 22 Tonnen schweren Straßenbaumaschine ein. Ein zweiter Einsturz war auf Materialermüdung zurückzuführen. Beide Ereignisse machten die Notwendigkeit der Sanierung des Kanals deutlich. Der Regenswasserkanal führt den Wasserverlauf des Montlignon-Bachs, der im Wald von Montmorency entspringt und 10 km weiter südlich in den Lac d‘Enghien mündet. Auch das Regenwasser der Rue d‘Enghien wird über diesen Kanal abgeführt, der zwischen 15 cm und 1,5 m unter der Straße verläuft.
Kamerainspektion deckt die Schäden am Kanal auf
Eine Kamerabefahrung machte das ganze Ausmaß der Schäden sichtbar. Der Kanal war an zahlreichen Stellen korrodiert und gerissen, wodurch Sickerwasser eindringen konnte. Die Sanierung stellte eine Herausforderung dar: Das reparaturbedürftige Rohr liegt unter einer Einbahnstraße, so dass nur begrenzte Möglichkeiten zur Umleitung des Verkehrs bestanden. Darüber hinaus grenzt der Regenwasserkanal an vielen Stellen an Privatgrundstücke und weist eine Biegung um 10° sowie zahlreiche Zuläufe auf. Der örtlichen Abwasserbehörde SIARE wurden zahlreiche Sanierungsverfahren vorgestellt, darunter auch die Sanierung in der offenen Bauweise. Eine Neurohrverlegung hätte zu starken Verkehrsbeeinträchtigungen, zu einer längeren Bauzeit und höheren Kosten geführt. Zudem hätten Aufgrabungen zur Beschädigung der umliegenden Grundstücke führen können. Die beste Lösung stellte die grabenlose Sanierung mittels Wickelrohrverfahren dar. Das Produkt SPR™ kann neben Standardquerschnitten in Kreisform auch Querschnitte im Sonderprofil bis zu 5000 mm sanieren. Zudem hatte SIARE mit der grabenlosen Rohrsanierung bereits positive Erfahrung gemacht.

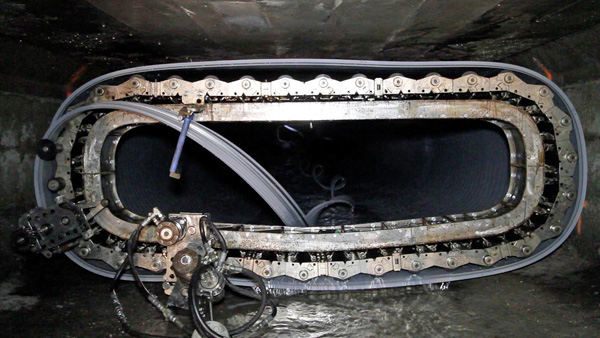

Die Wickelmaschine wird direkt im Kanal aufgebaut und wickelt den PVC-Profilstreifen zu einem neuen Rohr. Der Rahmen der Maschine wird an die Form und Größe des zu sanierenden Rohres angepasst.
Grabenlose Sanierung mit SPR™
SIARE überzeugten die geringeren Kosten und die kürzere Bauzeit von der grabenlosen Lösung mit dem SPR™-Wickelrohrverfahren. Darüber hinaus ergaben sich aufgrund der grabenlosen Sanierung kaum Einschränkungen für den Verkehr auf der Rue d‘Enghien. Dies war ein entscheidender Faktor, da diese eine Einbahnstraße ist, die den Bahnhof „Champs de courses“ an der Pferderennbahn mit dem Rathaus verbindet. Der 110 m lange marode Kanalabschnitt wurde mit dem SPR™-Wickelrohrverfahren saniert, indem ein Profilstreifen aus PVC im Altrohr zu einem neuen Rohr gewickelt wurde. Dazu wurde der Wickelrohrrahmen der Maschine unter Berücksichtigung des gewünschten Ringraumes an das Kastenprofil des Rohres angepasst. Der Profilstreifen wurde von einer der dreizehn nacheinander oberirdisch stationierten Trommel über einen Revisionsschacht in den Kanal eingeführt und von einer im Kanal installierten Wickelmaschine über eine Nut- und Feder-Mechanik zu einem wasserdichten Liner gewickelt. Auf diese Weise lassen sich Rohre von endloser Länge herstellen: Sobald eine der dreizehn Trommeln mit dem Profilstreifen aufgebraucht war, wurde ein neuer Profilstreifen angefügt. Weder die Biegung um 10° noch die zahlreichen Zuläufe stellten ein Problem dar; sie konnten während der Sanierung angebunden werden. Der Wickelvorgang konnte in zweieinhalb Wochen durchgeführt werden. Die anschließende Ringraumverfüllung zwischen dem Wickel- und dem Altrohr gab dem neuen Liner seine statische Eigenschaft, verwendet wurde dazu ein spezieller Hochleistungsmörtel. Die komplette Sanierung begann Ende Februar 2013 und wurde in siebeneinhalb Wochen abgeschlossen.

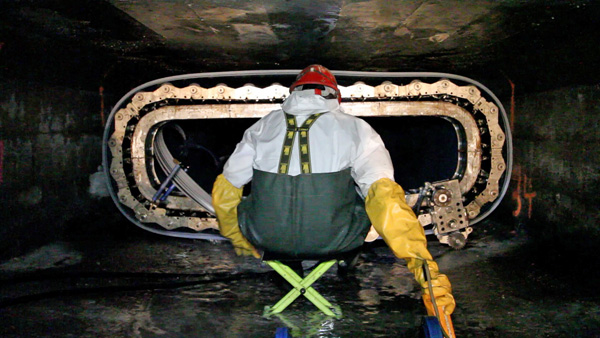

Die Wickelmaschine verbindet bei jeder Umdrehung Nut und Feder des SPR™-Profilstreifens zu einem neuen wasserdichten Rohr.
Weiterführung des Projektes
Bei diesem Projekt wurde ein Abschnitt von 110 m Länge im Wickelrohrverfahren saniert. Ziel ist es, diese Technik auf einer Länge von insgesamt 1,7 km anzuwenden. Sebastian Yot, Planungsingenieur bei SIARE, sagt dazu: "Wir sind mit der Sanierung von kreisförmigen Rohren vertraut. Dieses Sonderprofil ist jedoch etwas Spezielles und stellt zusammen mit den Baustellengegebenheiten eine besondere Herausforderung dar, die wir mit SPR™ aber problemlos meistern können." Damit ist klar, das SPR™-Wickelrohrverfahren wird in Frankreich sicherlich noch bei weiteren Sanierungsprojekten eingesetzt werden.
Nach Abschluss des Wickelrohrverfahrens ist eine leistungsfähige wasserdichte Rohrleitung entstanden. Die Statik wird durch eine Verfüllung des Ringraumes zwischen dem SPR™-Rohr und dem Altrohr mit Hochleistungsmörtel gewährleistet.
